在线欧美日韩_夜夜福利_日韩精品三级_日韩一区二区视频_av三级在线观看_欧美精品www

北京耐默公司作為專業(yè)研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關(guān)知識(shí)，希望對(duì)大家會(huì)有幫助。

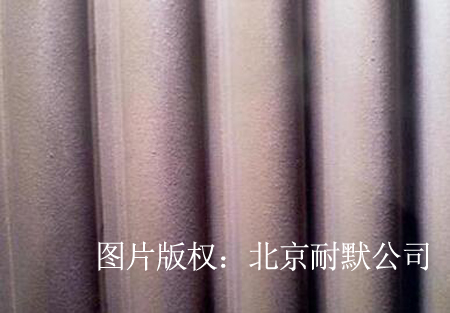

不同Al2O3含量對(duì)Cr2O3/TiO2/Al2O3/SiO2噴涂氧陶瓷涂層的氣孔率、硬度、結(jié)合力與電化學(xué)腐蝕性能的影響，探討了涂層材料的氣孔率、硬度、結(jié)合力與電化學(xué)性能的變化趨勢(shì)及其影響機(jī)理，同時(shí)研究了基體預(yù)熱和基體不預(yù)熱條件下制備的不同熱噴涂氧化鋁陶瓷的性能。主要結(jié)論如下：

1）隨著Al2O3含量的增加，涂層材料的氣孔率呈現(xiàn)先降低后升高的變化趨勢(shì)，硬度和結(jié)合力呈現(xiàn)先增大后減小的變化趨勢(shì)。當(dāng)Al2O3質(zhì)量分?jǐn)?shù)為60%時(shí)，四元復(fù)合陶瓷涂層的性能最優(yōu)，氣孔率為3.6%，硬度為824.6HV，結(jié)合力為53.8 N。
2）電化學(xué)腐蝕測(cè)試表明，添加Al2O3能提高涂層材料的耐腐蝕性能，且當(dāng)Al2O3質(zhì)量分?jǐn)?shù)為60%時(shí)，涂層自腐蝕電位最高，為‒0.28 V，此時(shí)耐腐蝕性較佳。
3）基體預(yù)熱能夠減小涂層材料與基體間的溫差，有助于增強(qiáng)涂層材料的硬度、結(jié)合力與耐腐蝕性。
